FOTOGRAMMETRIA E RILIEVI LASER SCANNER

-RILIEVI E ISPEZIONI CON DRONE: CERTIFICATI EASA  A1/A3 E A2
-RILIEVI CON LASER SCANNER TERRESTRE (TLS): INTERI ED ESTERNI
-ORTOFOTO
-DATI GEOREFERENZIATI
-TOURS VIRTUALI MISURABILI (Datasets di navigazione 3D)

Nel corso degli anni ci siamo confrontati più volte con la necessità di eseguire rilievi e documentazione grafica dello stato di fatto di edifici e parti d’opera.
Abbiamo avuto conferma che questo aspetto del lavoro è soggetto a crescente rilevanza in riferimento ai molteplici aspetti che lo caratterizzano.
Il passo successivo è stato approfondire la materia, al fine di ottenere risultati il più possibile fedeli alla realtà, con l’occhio e la sensibilità del progettista.
La nostra esperienza in questo ambito è cominciata nel 2014, e oggi siamo in grado di eseguire rilievi completi e georeferenziati, in maniera autonoma.

Riceviamo mandati per:

– Rilievi per la fase di ottenimento della licenza edilizia (richieste sempre più complete e dettagliate da parte delle autorità).
– Rilievi per restauro o ristrutturazione, oppure per inserimento del progetto in un contesto di vicinato da rispettare (facciate contigue o situazioni particolari).
– Aggiornamento documentazione edifici esistenti (p.es.: piani dello stato di fatto inesistenti o da verificare).
– Ispezioni coperture, ed elementi di tecnica posati sulle coperture (volo con drone, o rilievo con laser scanner se accessibile).
– Rilievi per allestimento piani “as built”(aggiornamento documentazione finale di edifici in fase di consegna).
– Rilievi con preparazione del modello digitale orientato al BIM (ev. Digital Twin).
– Rilievi di mappali-terreni (sezioni, curve di livello). N.B. Il materiale generato non può sostituire il rilievo del geometra incaricato quando viene richiesto dalle autorità.
– Stato di avanzamento dei lavori:
—- DRONE: ortofoto, dataset fotografico, o video
—- LASER SCANNER: interni ed esterni



I dati di rilievo vengono consegnati nei formati digitali standard, su supporto (pendrive) o via download.
Dietro richiesta, viene consegnata documentazione cartacea.



Di seguito alcuni esempi di riferimento:





– Video di riferimento data set di navigazione 3D

Navigazione 3D (panoramiche a 360° della nuvola di punti) e 2D (piante, sezioni, viste), per misure di verifica e controllo.





GIF ANIMATA-ESEMPIO DI TRATTAMENTO DEI DATI DI RILIEVO
RILIEVO CON DRONE E LASER SCANNER (UNIONE IN UN UNICO DATASET)

-nuvola di punti – completa (e57, las…)
-nuvola di punti – solo terreno (e57, las…)
-curve di livello (ogni 20cm) (dwg, dxf, pln)
-mesh (obj, dxf, fbx…)
-ortofoto (geotiff, jpg…)  –  vedi esempi di seguito







– Casinò Teatro Kursaal – Locarno
   collaborazione con Studio d’ingegneria Pianifica SA – Locarno

Rilievo con laser scanner e fotogrammetria – interni ed esterni





































– Piano attico – Chiasso

Rilievo fotogrammetrico esterni. Intervento con accesso parziale alle unità abitative per misure di verifica e controllo.















– Complesso industriale – Bioggio

Rilievo parziale fotogrammetrico e laser scanner per verifiche stato di fatto delle zone d’intervento



























– Edificio per appartamenti e contenuti commerciali – Chiasso

Rilievo laser scanner facciate per analisi stato di fatto.
















– Casa di appartamenti – Balerna

Laser scanner: interni ed esterni.

























– Complesso industriale

Laser scanner: esterni.

MODELLO CAD 3D

FOTOGRAFIA AEREA

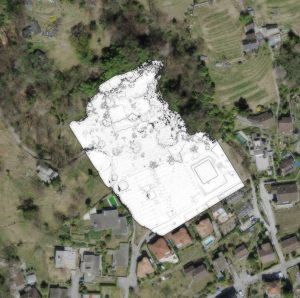

Casa bifamiliare – Minusio (progetto: Atelier AMC SA – Lugano)

Laser scanner: interni ed esterni. Fotogrammetria: esterni.















– Abitazioni a corte – Losone

Laser scanner: interni ed esterni. Fotogrammetria: esterni.

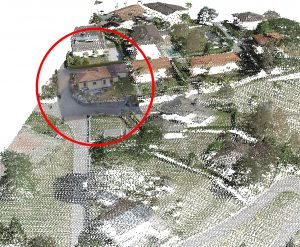

– Casa unifamiliare – Balerna

Laser scanner: interni ed esterni. Fotogrammetria: esterni.

Tour virtuale – misurabile

Tour virtuale – solo visivo con documentazione

Reticolo scansioni con targets

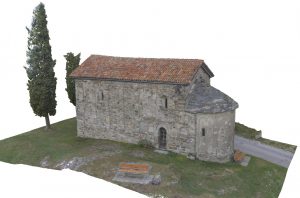

– San Carlo di Negrentino – Acquarossa

Laser scanner:interni ed esterni. Fotogrammetria: interni ed esterni.

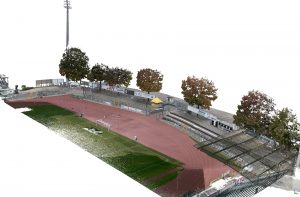

– PSE – Stadio Provvisorio – Lugano

Rilievo parziale fotogrammetrico e laser scanner per verifiche stato di fatto delle zone d’intervento



























– Casa storica – Mendrisio

Rilievo parziale laser scanner piano terreno e primo piano edificio a corte













– Esterni – Morbio Inferiore – Case d’appartamenti

Rilievo parziale di esterni















– Singoli oggetti – Varie

Frantoio Saceba – Balerna:    Link al modello

Fresa Alptransit – Pollegio:    Link al modello

Rilievo fotogrammetrico

















– Casa unifamiliare – Novazzano

Laser scanner: interni ed esterni. Fotogrammetria: esterni.



















– Chiesa di Mamete – Mezzovico (esercizio interno)

Rilievo fotogrammetrico esterni.

















Due rustici – Airolo (progetto: Milesi Gabriele e Fabio SA – Agno)

Laser scanner: interni ed esterni. Fotogrammetria: esterni.
